Una carretilla elevadora VNA reduce el ancho de los pasillos a aproximadamente 1,5-1,8 metros. Este diseño libera valioso espacio en el almacén para más estanterías y posiciones para palés. Según Abel Womack, los sistemas de pasillos muy estrechos reducen los pasillos de 3,6-4,3 metros a 1,8-2,1 metros. Este cambio proporciona un aumento del 30-50% en la capacidad de almacenamiento. Al combinar pasillos ultraestrechos con mástiles de gran elevación, se construye hacia arriba en lugar de hacia los lados. Se evita la construcción de nuevas edificaciones. La distribución de su almacén con carretilla elevadora VNA suele proporcionar un aumento de la capacidad de almacenamiento del 20-50% dentro de las mismas cuatro paredes. En cualquier almacén, las carretillas elevadoras VNA transforman el espacio desperdiciado en pasillos en almacenamiento productivo.

¿Qué es un? Carretilla elevadora VNA?

Definición y diseño central

Una carretilla elevadora VNA es un equipo de manipulación de materiales diseñado para pasillos mucho más estrechos que los que requieren las carretillas elevadoras estándar. Esta máquina opera en espacios de tan solo 1,5 metros. Una carretilla elevadora para pasillos muy estrechos puede aumentar la capacidad de almacenamiento de su almacén hasta en un 40 %. Su característica principal es un mástil giratorio o cabezal de torreta. Esta carretilla gira 180 grados. Puede recoger y colocar palés a ambos lados del pasillo sin necesidad de girar el vehículo. Los equipos VNA se encuentran en centros logísticos, cámaras frigoríficas, centros de distribución minorista y almacenes de comercio electrónico.

Tipos comunes de camiones VNA

Los fabricantes construyen varias configuraciones de carretillas elevadoras VNA para diferentes tareas. camión torreta Es el tipo más común. Estas carretillas elevadoras tipo torreta manejan cargas completas de palés a grandes alturas de elevación. Preparadores de pedidos con personal en posición de trabajo Permite que los operarios se eleven con la plataforma para la preparación de pedidos. Algunos montacargas VNA combinan ambas funciones. Cada tipo se basa en guiado por cable, guiado por riel y controles precisos para el operario. Estas máquinas se encuentran en centros de distribución de alto volumen, almacenes automatizados e instalaciones de cumplimiento de pedidos minoristas a gran escala.

¿En qué se diferencia una carretilla elevadora VNA de una carretilla elevadora estándar?

Los pasillos tradicionales miden alrededor de 3,2 metros o más de ancho. Un pasillo muy estrecho mide solo de 1,5 a 2,1 metros. Las carretillas elevadoras contrapesadas convencionales no pueden operar de forma segura en espacios tan reducidos. Una carretilla elevadora para pasillos muy estrechos resuelve este problema. El diseño VNA sacrifica velocidad de desplazamiento por densidad de almacenamiento. Se obtienen más posiciones para palés por metro cuadrado. Las carretillas estándar ofrecen flexibilidad en toda la instalación. Las carretillas elevadoras para pasillos muy estrechos destacan en una zona específica. Su operación elige la herramienta adecuada para cada área.

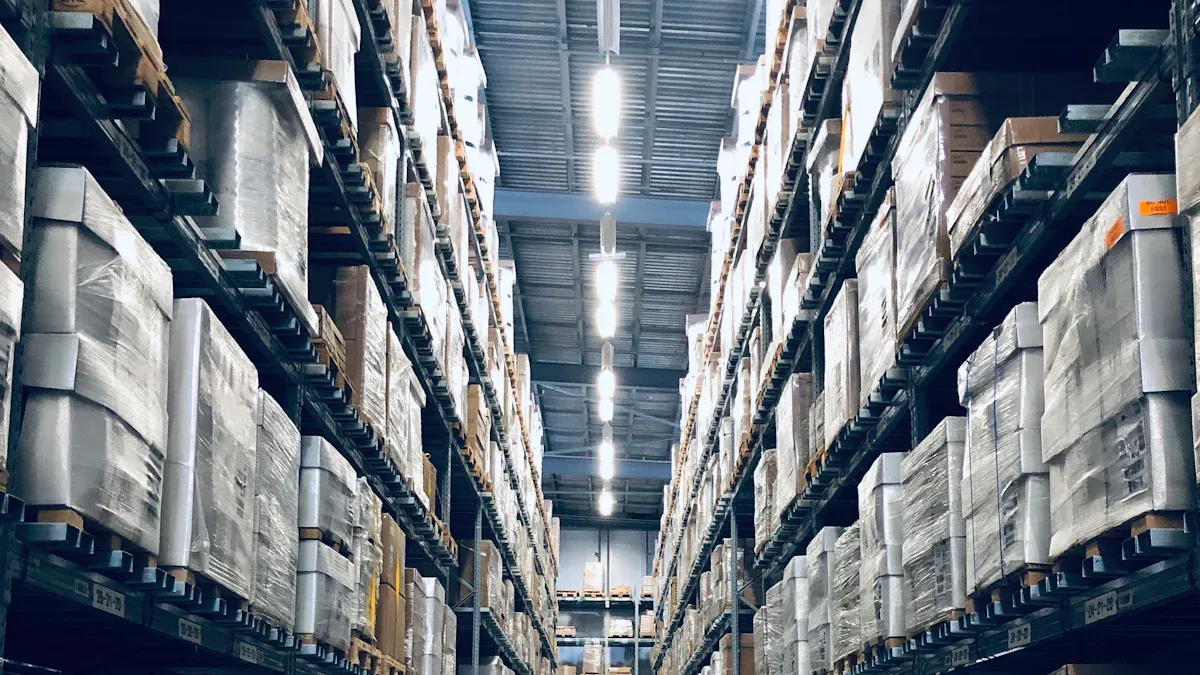

Cómo una carretilla elevadora VNA para almacenamiento en almacén maximiza el espacio

Pasillos ultradelgados significan más espacio para estanterías

La forma más directa en que una carretilla elevadora VNA libera espacio en un almacén es reduciendo los pasillos. Las carretillas elevadoras contrapesadas estándar necesitan pasillos de 3 a 4 metros de ancho. Una carretilla elevadora para pasillos muy estrechos opera en pasillos de tan solo 1,5 a 1,8 metros de ancho. Esta diferencia puede parecer insignificante sobre el papel, pero en la práctica transforma por completo la distribución del almacén.

Piensa en lo que sucede cuando reduces el ancho de los pasillos a la mitad. Recuperas ese espacio para estanterías. Añades ubicaciones para palés en el mismo edificio. Evitas por completo el coste de una nueva construcción.

Las cifras lo confirman. Una comparación con la misma superficie muestra claramente el impacto:

Así es como se materializa ese aumento del 25% paso a paso:

1. Comience con una distribución de cuatro niveles con la misma superficie, utilizando pasillos de 2,7 m (~9 pies): 192 posiciones para paletas.

2. Reduzca el ancho de los pasillos a 1,8 m (~6 pies) para crear una distribución VNA.

3. Resultado: 240 posiciones para palets en la misma superficie.

4. Mejora neta cuantificable: aumento del 25 % (48 posiciones adicionales para palés).

Las ventajas aumentan aún más a gran escala. En una comparación en el mismo espacio y a 5 niveles de altura entre estanterías selectivas con pasillos estándar de 12 pies y estanterías selectivas con pasillos muy estrechos (normalmente de 6 pies a 6 pies y 6 pulgadas), la configuración VNA ofrece 1000 posiciones de palets adicionales en comparación con la configuración de pasillos estándar, manteniendo al mismo tiempo el sistema de almacenamiento y recuperación FIFO (primero en entrar, primero en salir).

Las carretillas elevadoras para pasillos muy estrechos (VNA, por sus siglas en inglés) suelen ser de tipo torreta o de alcance giratorio. Normalmente, se guían mediante cables (empotrados en hormigón) o ángulos y se utilizan en pasillos de tan solo 66 pulgadas de ancho. Como regla general, el ancho del pasillo debe ser de 12 a 18 pulgadas mayor que el ancho de la carretilla.

Los requisitos de ancho de pasillo varían según el tipo de carretilla elevadora. Las carretillas elevadoras eléctricas contrapesadas necesitan de 3 a 4 metros. Las carretillas elevadoras de combustión interna necesitan de 3,6 a 4,3 metros. Las carretillas retráctiles necesitan de 2,4 a 3 metros. Las carretillas recogepedidos necesitan de 2,1 a 2,7 metros. Las carretillas de torreta, la base de la mayoría de las soluciones VNA, solo necesitan de 1,5 a 2,1 metros. Las carretillas elevadoras de alcance giratorio trabajan en pasillos de tan solo 1,5 a 1,8 metros de ancho. Sus mástiles giran 90 grados para recoger palés de las estanterías. El cuerpo de la carretilla elevadora nunca gira. Este diseño elimina el radio de giro que consume espacio en el suelo en las distribuciones convencionales.

Los mástiles de gran elevación permiten el almacenamiento vertical.

Los pasillos estrechos resuelven la mitad del problema. La otra mitad es la altura. Una carretilla elevadora VNA con mástil de gran altura permite construir estanterías hacia arriba en lugar de hacia los lados. Se aprovecha el espacio vertical sin usar sobre las estanterías actuales. Se multiplican las posiciones para palés sin añadir ni un solo metro cuadrado de suelo.

Las carretillas elevadoras estándar suelen levantar cargas de entre 4,5 y 6 metros. Las carretillas elevadoras para pasillos estrechos suelen alcanzar entre 9 y 12 metros. Ese alcance vertical adicional de entre 4,5 y 6 metros cambia drásticamente la densidad de almacenamiento de su almacén. Puede apilar más niveles de estanterías en el mismo espacio. Puede convertir un sistema de estanterías de cuatro niveles en uno de cinco o seis niveles.

El Carretilla elevadora eléctrica Esto ilustra perfectamente su capacidad. Extiende sus horquillas para colocar palés espalda con espalda. Maneja cargas de hasta 2041 kg (4500 lb) y alcanza una altura de casi 9 metros (30 pies). Esto la hace idónea para sistemas de estanterías de gran altura y aplicaciones de almacenamiento de alta resistencia.

Si tu estilo de preparación de pedidos se ajusta a tus necesidades, el VNA es la solución ideal para optimizar el espacio y aumentar la productividad. Es especialmente útil para usar estanterías altas, ya que el operario puede elevarlas con las horquillas para una visibilidad perfecta.

Las carretillas elevadoras con torreta para operador van un paso más allá. El operador se eleva junto con las horquillas, lo que proporciona una visibilidad perfecta a cualquier altura de elevación. Se colocan y recuperan palés con precisión a 12 metros de altura, manteniendo la productividad incluso en alturas que ralentizarían a un operador de carretilla elevadora convencional.

La combinación de pasillos ultradelgados y mástiles de gran altura crea un efecto multiplicador. Se gana espacio en el suelo gracias a los pasillos más estrechos y se gana espacio vertical gracias a los mástiles más altos. Juntos, estos dos factores impulsan el aumento de la capacidad de almacenamiento del 20 al 50 % que caracteriza el éxito de los proyectos de almacenes con montacargas VNA.

Configuraciones de estanterías densas compatibles con VNA

No todos los sistemas de estanterías son compatibles con las carretillas elevadoras VNA. Es necesario adaptar la configuración de las estanterías a las capacidades de la carretilla. Una combinación incorrecta supone un derroche de dinero y genera problemas operativos.

Aquí te mostramos una comparación de las principales opciones de estanterías:

El sistema VNA se sitúa en el extremo opuesto de este espectro. Ofrece la máxima densidad. Requiere camiones con torreta específicos y, a menudo, guiado por cable o riel.

Un concepto erróneo común sobre los sistemas de almacenamiento VNA merece aclaración. VNA no es un sistema de almacenamiento de alta densidad como las estanterías drive-in o push-back. Fundamentalmente, se trata de estanterías selectivas de una sola profundidad. Esta distinción es importante para su operación:

• Todos los palets son directamente accesibles, sin necesidad de rebuscar entre zonas bloqueadas.

• Se mantiene la rotación de inventario según el principio de primero en entrar, primero en salir (FIFO).

• La selectividad de palés al 100 % se mantiene intacta, aunque en un espacio más reducido.

• En los sistemas de estanterías de pasillo estrecho (VNA), no se pueden utilizar estanterías de doble profundidad, ya que las carretillas elevadoras de torreta no pueden alcanzar físicamente una segunda posición de palé apilada detrás de la primera.

Esto significa que su sistema de estanterías VNA le ofrece lo mejor de ambos mundos. Obtiene la eficiencia espacial de los sistemas de almacenamiento de pasillos muy estrechos, a la vez que mantiene la selectividad y la rotación de inventario de las estanterías selectivas estándar. No sacrifica la accesibilidad por la densidad.

El equipo que lo hace posible se divide en dos categorías. Las carretillas trilaterales utilizan un cabezal de horquilla giratorio que alcanza ambos lados de la estantería, además del frente del pasillo. Las carretillas bilaterales utilizan horquillas telescópicas alojadas en una cuna y pueden operar en pasillos aún más estrechos que las trilaterales. Ambos tipos dependen de sistemas de guiado. El guiado mecánico (por riel) utiliza un riel físico anclado al suelo con rodillos guía en la carretilla. El guiado por cable utiliza un cable eléctrico incrustado en el suelo que crea un campo magnético detectado por los sensores de la carretilla.

La elección entre estas opciones depende de su aplicación específica de pasillos muy estrechos (VNA). Considere las dimensiones de sus pasillos, la altura de sus estanterías y sus requisitos de rendimiento. La configuración adecuada convierte su almacén en un modelo de aprovechamiento del espacio. Una configuración incorrecta genera cuellos de botella y riesgos para la seguridad.

Para la mayoría de las operaciones, la clave para optimizar la densidad de almacenamiento reside en una planificación minuciosa. Se mide el espacio disponible, se selecciona el camión adecuado y se configuran las estanterías en consecuencia. El resultado es un almacén que almacena más palés en menos espacio, sin comprometer la seguridad ni la accesibilidad.

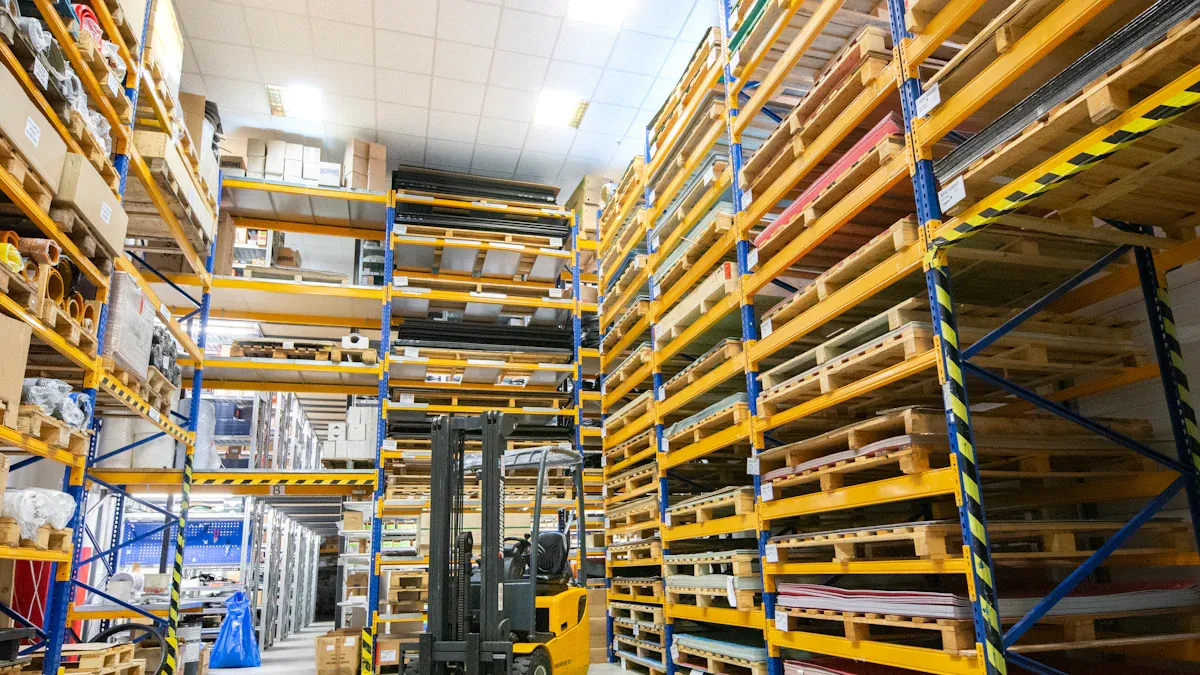

Carretillas elevadoras VNA frente a carretillas elevadoras estándar: una comparación directa

Ancho del pasillo y densidad de almacenamiento

La primera métrica que se compara es el ancho del pasillo. Una carretilla elevadora contrapesada estándar necesita entre 3,8 y 4 metros. Una carretilla elevadora para pasillos muy estrechos opera en tan solo 1,5 a 2,1 metros. Esa diferencia de 2 metros por pasillo se traduce directamente en más filas de estanterías. Su carretilla elevadora VNA convierte ese espacio recuperado en posiciones adicionales para palés. La densidad de almacenamiento aumenta sin necesidad de ampliar el edificio. Esta es la principal ventaja para cualquier almacén que considere invertir en una carretilla elevadora VNA.

Altura de elevación y capacidad de carga

Las carretillas retráctiles estándar alcanzan alturas de elevación de 9 a 12 metros. Las carretillas de torreta ofrecen un alcance similar, pero sus horquillas giran 180 grados. Permiten colocar palés a ambos lados del pasillo sin necesidad de mover la carretilla. Este diseño de torreta mantiene la capacidad de carga a la altura máxima de elevación. Permite manipular palés completos a alturas que los equipos estándar no pueden alcanzar con fiabilidad. Además, una carretilla de torreta mantiene al operario junto a las horquillas, lo que proporciona una visibilidad perfecta a 12 metros. La siguiente tabla compara las dos familias de carretillas:

Rendimiento y velocidad de desplazamiento

La desventaja radica en la productividad. Las carretillas elevadoras estándar se desplazan más rápido en largas distancias. Las carretillas de torreta se mueven más despacio, pero nunca giran al final de los pasillos. Sus horquillas giratorias eliminan maniobras completas. Cada colocación de palé se convierte en un movimiento corto y directo. Muchos sistemas VNA utilizan guiado por cable o riel. Esto mantiene la carretilla centrada, de modo que el operario se concentra en levantar en lugar de dirigir.

Las carretillas elevadoras de torreta también destacan en operaciones de alta densidad. Cada ciclo se realiza en un tiempo constante. Los operarios desarrollan rápidamente la memoria muscular. El diseño de pasillos muy estrechos reduce la distancia de recorrido entre recogidas. Se recorren menos metros por palé.

El resultado: los equipos estándar ganan en velocidad en espacios abiertos, pero las carretillas elevadoras VNA ganan en palés movidos por hora en estanterías compactas.

Compromisos entre costos y operación

Los sistemas VNA requieren una mayor inversión inicial. Una sola carretilla elevadora de torreta cuesta considerablemente más que una carretilla retráctil estándar. Además, se necesita instalar un sistema de guiado por cable en cada pasillo. Esta instalación requiere cortar el suelo de hormigón con sierra e incrustar el cable. En algunas instalaciones, es necesario pulir o nivelar el suelo antes de la instalación. Estos costes se acumulan rápidamente. Un gerente de almacén informó haber gastado 15 000 dólares por pasillo solo en la instalación del sistema de guiado.

También deberá tomar decisiones operativas. Las carretillas elevadoras estándar ofrecen flexibilidad en toda la planta, ya que se adaptan a muelles de carga, zonas de preparación y estanterías. Las carretillas de torreta destacan en una zona específica, pero carecen de la versatilidad necesaria para usos múltiples. Quizás necesite una flota mixta, lo que incrementa los costos de equipo, pero mantiene la flexibilidad operativa.

Los gastos de mantenimiento también varían. Las carretillas elevadoras de torreta contienen complejos mecanismos giratorios y sensores de guiado. Estos componentes requieren técnicos especializados capacitados por el fabricante. El mantenimiento de las carretillas retráctiles estándar sigue siendo más sencillo y económico. La avanzada mecánica de estas máquinas eleva los costos de servicio. Se paga un precio adicional por la tecnología avanzada.

Los costos de capacitación superan los de la certificación estándar para montacargas. Los operadores deben aprender los sistemas de guiado por cable, los protocolos para pasillos estrechos y las técnicas de posicionamiento preciso. La curva de aprendizaje va más allá del manejo básico del montacargas. Debe presupuestar un tiempo de incorporación prolongado.

Sin embargo, en el contexto adecuado, la ecuación financiera favorece a VNA. El aumento de la capacidad de almacenamiento se traduce directamente en potencial de ingresos. Se evitan los costos de ampliación de edificios. Se reducen los gastos de impuestos sobre terrenos e inmuebles. En operaciones de alto volumen, el período de recuperación de la inversión suele oscilar entre uno y tres años. El retorno se mide no solo en términos de espacio para palés, sino también en costos de construcción evitados.

La decisión depende de sus necesidades específicas. Evalúe sus requisitos de rendimiento, las condiciones actuales del espacio y sus objetivos de almacenamiento a largo plazo. Calcule el costo total de propiedad, no solo el precio de compra. Este análisis determinará si el aumento de densidad justifica la inversión.

Requisitos operativos para sistemas VNA

Planitud del suelo y estado de la superficie

La calidad del suelo determina el éxito o el fracaso de sus sistemas VNA. Los camiones VNA carecen de suspensión. Cualquier bache o cambio de pendiente se amplifica en el mástil. Debe lijar las zonas irregulares y nivelar la superficie antes de la instalación. Su suelo también debe resistir el deterioro causado por el impacto repetitivo de camiones pesados.

Los suelos de los almacenes utilizan niveles de tolerancia FM. FM1 representa la máxima precisión. FM3 permite una mayor desviación. Los almacenes automatizados de gran altura suelen requerir FM1 o FM2. Las carretillas elevadoras de pasillos muy estrechos necesitan suelos excepcionalmente planos para mantener el mástil vertical y la carga estable. Incluso pequeñas desviaciones del suelo provocan inclinación. A medida que disminuye el ancho del pasillo, los requisitos de planitud del suelo se vuelven más estrictos para evitar colisiones con las estanterías. Planifique la tolerancia FM y el ancho del pasillo conjuntamente.

Dimensiones de los pasillos y tolerancias de las estanterías

Antes de rediseñar la distribución, debe determinar el ancho óptimo del pasillo y calcular la altura máxima útil del techo. Generalmente, las estanterías convencionales estándar son suficientes para un sistema de estanterías VNA. No se requiere acero estructural especial. Sin embargo, se construyen estanterías mucho más altas para aprovechar las carretillas elevadoras de torreta. Evalúe la altura del techo de sus instalaciones. Es posible que deba ajustar la iluminación superior para acomodar estanterías y elevadores de mayor altura.

Sistemas de guiado: por cable, por riel y magnéticos.

El movimiento dentro del pasillo requiere guiado activo en entornos de pasillos muy estrechos. Puede elegir entre rieles mecánicos y guiado por cable electromagnético. Los rieles mecánicos utilizan un riel de acero con rodillos de guía laterales. El guiado por cable se basa en un cable enterrado que emite un campo magnético de baja frecuencia. Sensores a bordo rastrean ese campo. Las carretillas elevadoras de torreta también necesitan suficiente espacio de preparación junto a la zona VNA. Estaciones dedicadas de recogida y entrega transfieren mercancías entre el almacenamiento denso y el transporte horizontal estándar. Las medidas de seguridad incluyen un Sistema de Protección Personal para la desaceleración automática en los extremos del pasillo. Etiquetas RFID o imanes rastrean la posición. Los enclavamientos dependientes de la zona limitan la velocidad, la altura de elevación o el movimiento de las horquillas en áreas de alto riesgo.

Opciones de energía e infraestructura de carga

La energía eléctrica impulsa prácticamente todos los camiones VNA del mercado actual. Tu estrategia de carga determina tu tiempo de actividad, la distribución de tu espacio de trabajo y tu presupuesto eléctrico. Adapta el enfoque a tu horario de trabajo antes de tomar una decisión.

La carga de oportunidad es adecuada para la mayoría de los sistemas VNA en edificios de alto rendimiento. Simplemente conéctalos durante las pausas y evitas por completo la sala de baterías. Planifica tu carga eléctrica con cuidado:

• Una batería de iones de litio de 48 V/600 Ah en una máquina contrapesada de tamaño mediano consume aproximadamente entre 8 y 10 kWh por turno de trabajo.

• Una flota de 20 camiones de litio que operen en dos turnos debería prever un consumo eléctrico diario de entre 320 y 400 kWh (incluido un margen de seguridad del 20 %).

• Presupuesta entre 15.000 y 40.000 dólares para mejoras en la infraestructura eléctrica al convertir una flota de 15 a 25 camiones de baterías de plomo-ácido a baterías de iones de litio con carga de oportunidad.

• Un ingeniero eléctrico certificado debe validar la capacidad del panel y el trazado de los conductos antes de la instalación.

Las carretillas elevadoras de torreta y otros equipos VNA se benefician enormemente de la alimentación de iones de litio. Estas máquinas operan durante largos turnos en estanterías densas, y cada minuto de inactividad por carga supone una pérdida de espacio para el movimiento de palés.

Las modernas carretillas elevadoras para pasillos estrechos están diseñadas para anchos de pasillo de aproximadamente 1,68 metros (5,5 pies), con sistemas de baterías de iones de litio de alta eficiencia y capacidad de carga rápida que reducen el tiempo de inactividad y mejoran la continuidad de los turnos en entornos logísticos de alta densidad. Las carretillas elevadoras VNA autónomas y los apiladores robóticos integran aún más estos sistemas de iones de litio para facilitar un flujo de materiales más rápido en almacenes con diseños complejos.

Los camiones con torreta también se adaptan bien a la carga rápida cuando su operación se realiza en dos o tres turnos. Puede recuperar la mayor parte de la capacidad durante una sola pausa para el almuerzo. Este horario mantiene su flota productiva sin necesidad de baterías de repuesto.

Ventajas comerciales de las operaciones en pasillos muy estrechos

Mayor número de posiciones de palés por pie cuadrado

Se consiguen más posiciones para palés por metro cuadrado al cambiar a sistemas VNA. Las cifras hablan por sí solas. Un diseño de pasillo muy estrecho permite aprovechar al máximo el espacio que las carretillas elevadoras estándar desperdician en maniobras.

Los almacenes de pasillos estrechos ofrecen una ventaja única al maximizar la densidad de almacenamiento, ya que permiten aumentar significativamente la cantidad de estanterías en un espacio determinado. Las empresas pueden almacenar más inventario sin necesidad de espacio adicional, optimizando el espacio vertical con estanterías más altas.

Su operación obtiene varias ventajas a la vez:

• Mayor densidad de almacenamiento con total selectividad de palets: las estanterías VNA maximizan el uso del espacio al tiempo que mantienen cada palet directamente accesible, a diferencia de los sistemas drive-in o push-back.

• Admite el control de inventario FIFO: Dado que cada palé es directamente accesible, las empresas pueden seguir el control de inventario primero en entrar, primero en salir sin interrupciones.

• Mayor productividad: Las carretillas elevadoras de torreta pueden operar de forma rápida y eficiente en pasillos estrechos.

• Mejor aprovechamiento del espacio: La capacidad vertical se optimiza al máximo en los almacenes de gran altura.

• Mayor seguridad: Los sistemas de guiado para carretillas elevadoras reducen la probabilidad de colisiones con las estanterías.

• Ahorro de costes a largo plazo: Las empresas evitan costosas ampliaciones o reubicaciones de edificios.

Reducción de los costes de construcción y ampliación

Al contar con un almacén existente con mayor capacidad de almacenamiento, se evita la construcción de nuevas instalaciones. Este beneficio suele justificar la inversión total en VNA. Se ahorra la compra de terrenos, los permisos y los plazos de construcción. El aumento de la capacidad de almacenamiento se debe a una mejor utilización del espacio, no a un edificio más grande.

Los sistemas VNA también se adaptan al crecimiento de su negocio. Puede añadir niveles de estanterías, integrar nuevas tecnologías o reconfigurar la distribución para diferentes productos. Los componentes modulares facilitan la expansión. Prepare su negocio para el futuro sin grandes interrupciones.

Ahorro en mano de obra, energía y seguros

Ahorrará en mano de obra cuando las carretillas elevadoras de torreta muevan más palés por hora. El guiado reduce la fatiga del operario y acelera cada ciclo. Los costes energéticos disminuyen gracias a la eficiencia energética de las soluciones VNA eléctricas. Las primas de seguro suelen bajar, ya que los sistemas de guiado reducen los daños y las colisiones en las estanterías. Estos ahorros se acumulan con el tiempo. Su VNA le ofrece un valor muy superior al precio de compra inicial.

Periodo de recuperación de la inversión y expectativas de retorno de la inversión

Necesitas datos concretos antes de invertir en un sistema VNA. La mayoría de las empresas recuperan su inversión en dos o tres años. Este plazo convierte a los sistemas de pasillos estrechos en una de las mejoras de manejo de materiales que más rápido generan beneficios.

El cálculo comienza con sus costos actuales de almacenamiento. Un proyecto típico se amortiza en 24 a 36 meses. Las operaciones eléctricas de un solo turno suelen amortizarse en 18 a 24 meses. Las operaciones de varios turnos aceleran aún más este plazo, especialmente si se combinan baterías de iones de litio con carga rápida.

Su rentabilidad proviene de tres fuentes. Primero, el valor adicional del almacenamiento. La mayoría de los almacenes ganan entre un 40 % y un 60 % de capacidad de almacenamiento tras la conversión. Consideremos una instalación de 50 000 pies cuadrados. Antes del cambio, ese almacén albergaba 2000 palés. Con la nueva distribución, se pueden almacenar 3200 palés en el mismo espacio. Ese aumento del 60 % se traduce directamente en un mayor potencial de ingresos.

En segundo lugar, se obtienen mejoras en la productividad laboral. Las carretillas elevadoras de torreta mueven más palés por hora que los equipos estándar. Eliminan por completo las maniobras de giro. Los operarios completan más ciclos en menos tiempo. Esas horas se traducen en ahorros en la nómina.

En tercer lugar, se evitan los costos de expansión. Se prescinde de la construcción nueva, la compra de terrenos y las tasas de permisos. El edificio existente alberga el inventario adicional.

La reducción del costo total de propiedad a cinco años para la manipulación eléctrica de materiales alcanza el 43 %. Una flota de diez unidades ahorra aproximadamente 545 000 dólares durante ese período. Estas cifras incluyen mantenimiento, energía y mano de obra.

Deberías calcular el retorno de la inversión (ROI) con una fórmula sencilla. Suma el valor de almacenamiento adicional, las ganancias en productividad laboral y los costos de expansión evitados. Divide ese total entre la inversión en el sistema. Las inversiones sólidas en VNA superan el 25 % de retorno anual. Esta cifra supera el 15 % que se esperaría de un proyecto de capital típico.

Las carretillas elevadoras de torreta ofrecen la mayor rentabilidad en operaciones de alta densidad. Maximizan el valor por hora de operación al aumentar la densidad de producción. El retorno de la inversión depende de sus instalaciones, su sistema de estanterías y su horario de turnos. Calcule sus cifras antes de comprar.

Cómo elegir la carretilla elevadora VNA adecuada

Seleccionar la carretilla elevadora VNA adecuada requiere una planificación minuciosa. No se fíe únicamente de conjeturas o folletos de proveedores. Cada almacén tiene dimensiones, perfiles de carga y distribución de estanterías únicos. La carretilla ideal para una instalación puede no ser adecuada para otra. Siga estos tres pasos para elegir el equipo que mejor se adapte a sus necesidades.

Paso 1: Medir pasillos, alturas y cargas.

Las mediciones precisas son la base de toda compra exitosa de montacargas VNA. Debe inspeccionar sus instalaciones antes de hablar con cualquier proveedor. Una inspección profesional del sitio recopila varios datos críticos, como el ancho de los pasillos, la capacidad de elevación, la altura de las estanterías para paletas, el entorno operativo y otros factores específicos del almacén. Cada medición influye en la elección del equipo.

Empiece por los puntos más estrechos. Recorra su almacén e identifique cada pasillo angosto, puerta y columna. Mida estas áreas primero. Un solo cuello de botella puede descartar un lugar que, de otro modo, sería ideal para el transporte de camiones.

El ancho del pasillo es la prioridad principal. Una carretilla elevadora para pasillos muy estrechos suele operar en pasillos de entre 1,5 y 1,8 metros de ancho. Las carretillas elevadoras contrapesadas estándar necesitan entre 3 y 4 metros. Esta diferencia determina el cálculo de la densidad de almacenamiento. La siguiente tabla muestra los anchos mínimos típicos de pasillo según el tipo de carretilla:

También es necesario tener en cuenta el espacio libre de seguridad. Los pasillos deben tener entre 30 y 50 cm de espacio a ambos lados. Esto evita colisiones o atrapamientos durante las operaciones con montacargas. Si dos montacargas deben pasar por el mismo pasillo, sume el ancho combinado de ambas máquinas más entre 50 y 100 cm para el espacio libre de seguridad. Las estanterías de gran altura requieren un espacio libre de estabilidad adicional. El balanceo de los montacargas a altura exige más espacio que cuando operan a nivel del suelo.

Las dimensiones de la carga afectan significativamente el ancho del pasillo. El ancho del palé y el tamaño total de la carga (como 1000 mm, 1200 mm o más) modifican los requisitos de espacio. La disposición de las estanterías también es importante. Las estanterías de una o dos profundidades, o las de gran altura, influyen en el espacio de operación de las carretillas elevadoras. Durante la fase de diseño, utilice software CAD o simulaciones 3D para verificar el diseño del pasillo.

Las medidas de altura son igualmente importantes. Debe calcular la altura máxima de su nivel superior de estantería. El riel de soporte debe estar al menos 7.9 pulgadas por debajo de la altura máxima de elevación. Esto garantiza que las plataformas de paletas no choquen con la viga cuando el mástil esté completamente extendido. La altura del mástil retraído determina la altura requerida de las puertas, los pasillos inferiores y los techos. Mantenga un espacio libre mínimo de 19.7 pulgadas entre el mástil retraído y el techo o las vigas superiores. Deje siempre un margen de 19.7 pulgadas por encima de la altura máxima de elevación.

Las dimensiones de las estanterías deben cumplir con normas específicas. Los bastidores laterales externos deben sobresalir al menos 48 cm (19 pulgadas) por encima del nivel de carga superior. Los internos deben sobresalir al menos 10 cm (3,9 pulgadas). Si se utilizan vigas transversales superiores en los pasillos, la distancia vertical entre estas y la carga o el mástil debe ser de al menos 15 cm (5,9 pulgadas).

La capacidad de carga requiere la misma atención. Identifique el centro de carga de su palé típico. Los palés estándar suelen tener un centro de carga a 60 cm (24 pulgadas) de la cara de la horquilla. Si maneja cajas de gran tamaño o materiales largos, tenga en cuenta la reducción de la capacidad efectiva a medida que el centro de carga se desplaza hacia adelante. Adapte el tonelaje a las necesidades de inventario. Una unidad de gran tamaño (como 3620 kg en lugar de 2268 kg) requiere más espacio en el pasillo para girar. Además, se desperdicia espacio de almacenamiento si solo mueve cargas ligeras.

La planitud del suelo exige tolerancias más estrictas que las requeridas por las carretillas elevadoras estándar. El espacio libre lateral mínimo y el funcionamiento en altura amplifican cualquier irregularidad. Se recomienda realizar una inspección profesional de la planitud del suelo antes de instalar un sistema VNA. La planitud del suelo debe cumplir con las especificaciones del fabricante del equipo antes de su uso. También debe verificar la compatibilidad con los sistemas de rieles guía o guiado por cable.

Siga esta secuencia de medición para determinar el ancho de pasillo necesario:

1. Antes de seleccionar el equipo, mida los puntos de mayor congestión en la distribución de su almacén.

2. Calcule el radio de giro mínimo (MTR) de la carretilla elevadora candidata.

3. Sume el MTR a la longitud de su carga.

4. Para determinar el ancho de pasillo necesario, incluya al menos 30 centímetros de espacio libre para maniobrar con seguridad.

Para entornos VNA con pasillos de aproximadamente 1,8 metros (6 pies), utilice sistemas guiados por cable o por riel. Estos mantienen la máquina centrada y evitan daños en los bastidores.

Paso 2: Haga coincidir el tipo de camión con su sistema de estanterías.

El tipo de estantería determina qué carretilla elevadora VNA se adapta mejor a su operación. Una combinación incorrecta genera cuellos de botella, riesgos para la seguridad y desperdicio de inversión. Comience por identificar el tipo de estantería. Luego, seleccione el equipo adecuado.

El almacenamiento en estanterías de doble profundidad y el almacenamiento en estanterías de una sola profundidad requieren enfoques completamente diferentes. La siguiente tabla muestra la correspondencia:

Las estanterías de doble profundidad almacenan dos palets espalda con espalda. El segundo palet no es directamente accesible. Esto genera un flujo de inventario LIFO o FILO. Una carretilla elevadora de doble alcance o una carretilla elevadora con pantógrafo telescópico se encarga de esta configuración. Estas máquinas requieren pasillos más anchos, generalmente de unos 3 metros, debido a su mayor alcance.

El sistema de estanterías selectivas de una sola profundidad en un pasillo estrecho (VNA) ofrece una selectividad directa del 100 %. Cada palé es accesible sin necesidad de mover otra carga. Esto facilita el control de inventario FIFO y FEFO. Una carretilla elevadora de torreta o de mástil giratorio con sistemas de guiado se adapta a esta configuración. Los pasillos se comprimen hasta alcanzar aproximadamente entre 1,7 y 2,4 metros (5,5 a 8 pies).

Una carretilla elevadora de torreta utiliza un cabezal de horquilla giratorio. El operario recoge y coloca palés a ambos lados del pasillo sin necesidad de girar el vehículo. Las carretillas elevadoras de torreta con plataforma para el operario elevan al operario mediante las horquillas, lo que proporciona una visibilidad perfecta a cualquier altura. Las carretillas elevadoras de mástil giratorio utilizan un mástil que rota 90 grados para acceder a ambos lados de las estanterías.

El sistema de estanterías VNA debe ser compatible con el mecanismo de alcance de la carretilla elevadora. Las carretillas trilaterales alcanzan ambos lados de la estantería, además del frente del pasillo. Las carretillas bilaterales utilizan horquillas telescópicas y operan en pasillos aún más estrechos. Confirme la configuración de su estantería antes de elegir un tipo de carretilla elevadora.

Considere también sus requisitos de rendimiento. Las carretillas elevadoras de torreta son ideales para operaciones de alta densidad y gran volumen. Mueven más palés por hora en estanterías compactas que los equipos estándar. Si su operación combina la manipulación de palés con la preparación de pedidos, una carretilla combinada podría serle más conveniente.

Paso 3: Seleccione el sistema de guiado adecuado.

Los sistemas de guiado mantienen la carretilla elevadora VNA centrada en el pasillo. Previenen daños en las estanterías y permiten la operación en espacios ultradelgados que caracteriza al almacenamiento VNA. Existen tres opciones principales: guiado por cable, guiado por riel y guiado magnético. Cada una ofrece ventajas distintas.

El sistema de guiado por cable utiliza un cable electrificado incrustado en el suelo. Este cable emite un campo magnético de baja frecuencia. Los sensores integrados detectan dicho campo y dirigen la carretilla automáticamente. La instalación requiere cortar el suelo de hormigón e incrustar el cable. Este método ofrece flexibilidad, ya que el recorrido del cable puede curvarse y ramificarse. Posteriormente, es posible reconfigurar los pasillos con un esfuerzo moderado.

El sistema de guiado por riel utiliza un riel de acero anclado al suelo. Los rodillos guía del carro siguen el riel. Este sistema mecánico proporciona un seguimiento de máxima precisión y ofrece las tolerancias de pasillo más estrictas. El guiado por riel es ideal para operaciones con diseños fijos y requisitos de máxima densidad. La desventaja es la inflexibilidad. Mover un riel implica cortar y volver a anclar el acero.

El guiado magnético se basa en imanes o etiquetas RFID colocadas a lo largo del pasillo. Los sensores del camión leen estos marcadores para el seguimiento de la posición. Este sistema es más económico de instalar que los sistemas de cable o riel. Además, facilita los cambios de diseño. Sin embargo, el guiado magnético ofrece un control de dirección menos continuo que los sistemas de cable o riel.

Su elección depende de varios factores. Considere las dimensiones de los pasillos, la altura de las estanterías y los requisitos de rendimiento. Piense en sus planes de distribución a largo plazo. Una instalación que pueda reconfigurar las estanterías en dos años debe priorizar la flexibilidad. Una instalación con una distribución permanente puede dar prioridad a la precisión.

Las soluciones VNA modernas suelen combinar diferentes tipos de guiado. Los enclavamientos dependientes de la zona limitan la velocidad, la altura de elevación o el movimiento de las horquillas en áreas de alto riesgo. Un sistema de protección personal reduce automáticamente la velocidad al final de los pasillos. Las etiquetas RFID o los imanes registran la posición a lo largo del pasillo. Estas medidas de seguridad protegen a sus operarios y sus estanterías.

Las estaciones de recogida y entrega dedicadas transfieren mercancías entre el almacenamiento de alta densidad y el transporte horizontal estándar. Necesita suficiente espacio de preparación junto a la zona VNA. Planifique esta área durante el diseño de la distribución. Una mala preparación crea cuellos de botella que anulan las ventajas de densidad.

Pruebe el sistema de guiado antes de comprarlo. Solicite una demostración en unas instalaciones similares a las suyas. Verifique que el sistema se adapte a las condiciones de su suelo, al peso de sus cargas y a sus objetivos de producción. Un sistema de guiado que funciona bien en una sala de exposición puede tener dificultades en un almacén real con suelos irregulares y mucho tráfico.

Paso 4: Evaluar la capacidad a la altura máxima de elevación.

La capacidad nominal que aparece en la hoja de especificaciones solo cuenta una parte de la historia. Debe evaluar cuánta carga puede transportar su montacargas VNA a su altura máxima de elevación. Este paso marca la diferencia entre una compra inteligente y un error costoso.

Cada carretilla elevadora tiene una tabla de capacidad. Esta tabla muestra cómo varía el peso de la carga con la altura de elevación y el centro de carga. Una carretilla con una capacidad de 1360 kg (3000 libras) a nivel del suelo puede soportar solo 907 kg (2000 libras) a 9 metros (30 pies) de altura. El mástil se flexiona. El sistema hidráulico trabaja más. La geometría del carro desplaza el centro de carga hacia adelante. Estos factores reducen la capacidad efectiva a medida que se asciende.

Necesitas que la capacidad de carga coincida con la de tu palé más pesado en el nivel más alto de la estantería. Empieza por identificar la carga máxima que podrías soportar. Busca el palé más pesado de tu inventario. Mide su peso, sus dimensiones y su centro de carga. Luego, consulta la tabla de capacidad a la altura de elevación donde se coloca ese palé. Si la tabla muestra una capacidad menor que el peso de tu carga, necesitas una carretilla elevadora diferente.

El centro de carga es más importante de lo que la mayoría de los compradores creen. Un palé estándar tiene un centro de carga de 61 cm (24 pulgadas) desde la cara de las horquillas. Las cajas de gran tamaño, los materiales largos y las cargas irregulares desplazan ese centro hacia adelante. Cada centímetro (una pulgada) hacia adelante reduce la capacidad efectiva. Un camión que maneja 1134 kg (2500 libras) con un centro de carga de 61 cm (24 pulgadas) puede manejar solo 816 kg (1800 libras) con un centro de carga de 91 cm (36 pulgadas). Debe tener en cuenta este desplazamiento antes de comprar.

Los mástiles de gran elevación también afectan la estabilidad. Un camión grúa con un mástil de 12 metros (40 pies) presenta mayor oscilación al extenderse completamente que uno con un mástil de 6 metros (20 pies). El cabezal giratorio de las horquillas añade otra variable. Cuando las horquillas giran 180 grados, la carga se aleja del centro de gravedad del camión. La tabla de capacidad tiene en cuenta este movimiento. Debe consultar la tabla para la posición girada, no solo para la posición frontal.

A continuación se presenta una secuencia práctica para evaluar la capacidad a la altura máxima de elevación:

1. Identifica tu palé más pesado y su centro de carga.

2. Determina el nivel de la estantería donde se colocará ese palé.

3. Consulte la tabla del camión para ver la capacidad de carga a esa altura de elevación.

4. Confirme que la clasificación cubre la posición de la horquilla girada si utiliza un camión con torreta.

5. Añada un margen de seguridad de al menos el 10 por ciento para cargas dinámicas y flexión del mástil.

También debería probar la carretilla elevadora en condiciones reales. Solicite a su proveedor una demostración con la carga más pesada en la altura máxima de la estantería. Observe el comportamiento del mástil. Compruebe si hay oscilación, deriva hidráulica o flexión de las horquillas. Una carretilla que se siente estable a 6 metros puede sentirse inestable a 10,5 metros. Es necesario que vea la máquina funcionar a las alturas reales antes de tomar una decisión.

Los accesorios también modifican la capacidad. Un desplazador lateral, un posicionador de horquillas o un pantógrafo telescópico añaden peso al carro. Este peso adicional reduce la carga que se puede levantar. Debe restar el peso del accesorio de la capacidad nominal. Un accesorio de 136 kg (300 libras) en un camión de 1134 kg (2500 libras) deja una capacidad útil de 1000 kg (2200 libras). Tenga esto en cuenta en sus cálculos.

Las carretillas elevadoras de torreta y las de mástil giratorio tienen perfiles de capacidad únicos. El mecanismo giratorio añade masa al mástil, lo que reduce la capacidad de elevación en comparación con una carretilla retráctil estándar con la misma altura. La capacidad de rotación se paga con una menor capacidad de carga. Asegúrese de que esta compensación se ajuste a su perfil de carga.

También debe considerar el estado del piso a la altura máxima de elevación. Un camión que levanta 2500 libras a 35 pies ejerce una presión considerable sobre el piso. Los estabilizadores soportan esa carga. Si su piso tiene puntos débiles o secciones irregulares, el camión podría no operar de forma segura a la altura máxima. Necesita realizar una inspección del piso antes de finalizar su evaluación de capacidad.

Documente todo. Registre la capacidad a cada altura de elevación para cada carretilla elevadora que considere. Compare esos datos. Una carretilla con un precio de compra más bajo puede resultar más cara a largo plazo si no puede manejar sus cargas a las alturas requeridas. La capacidad a la altura máxima de elevación no es una especificación menor. Es un requisito fundamental de rendimiento que determina si su carretilla elevadora VNA satisface sus necesidades operativas.

Paso 5: Comparar proveedores, servicio y repuestos.

El camión que compre es importante. El proveedor al que se lo compre también lo es. Una carretilla elevadora VNA es un activo a largo plazo. Necesita un socio que le brinde soporte durante todo su ciclo de vida. Los equipos de compras deben evaluar a los proveedores según varios criterios antes de firmar una orden de compra.

La siguiente tabla muestra los criterios clave de comparación para los proveedores de carretillas elevadoras VNA:

La disponibilidad de repuestos es fundamental por una buena razón. Un camión con torreta contiene complejos mecanismos giratorios, sensores de guiado y componentes hidráulicos especializados. Estas piezas no son universales y no se pueden conseguir en una tienda de repuestos genérica. Necesita un proveedor que las tenga en stock o que pueda obtenerlas rápidamente. Pregunte sobre los plazos de entrega para las piezas que suelen fallar. Pregunte sobre el costo de un cabezal de torreta de repuesto. Pregunte sobre la disponibilidad de los componentes del sistema de guiado. Un proveedor que no pueda responder a estas preguntas con claridad representa un riesgo.

El soporte técnico determina el tiempo de actividad de su equipo. Una carretilla elevadora VNA inactiva le cuesta dinero cada hora. Necesita un distribuidor con técnicos capacitados que puedan diagnosticar y reparar su equipo. Pregunte cuántos técnicos emplea el distribuidor. Pregunte cuántos están certificados para su modelo específico de carretilla elevadora. Pregunte sobre los tiempos de respuesta para llamadas de emergencia. Un distribuidor con un tiempo de respuesta de dos días puede no satisfacer sus necesidades operativas.

La cobertura de la garantía requiere una lectura atenta. Algunas garantías cubren solo las piezas, otras solo la mano de obra, y algunas ambas. Algunas excluyen elementos de desgaste como horquillas, neumáticos y baterías. Otras anulan la cobertura si usted realiza el mantenimiento por su cuenta. Debe comprender exactamente qué cubre su garantía antes de comprar. Solicite los términos de la garantía por escrito y compárelos entre diferentes proveedores.

Los proveedores se diferencian cada vez más por su capacidad para o
